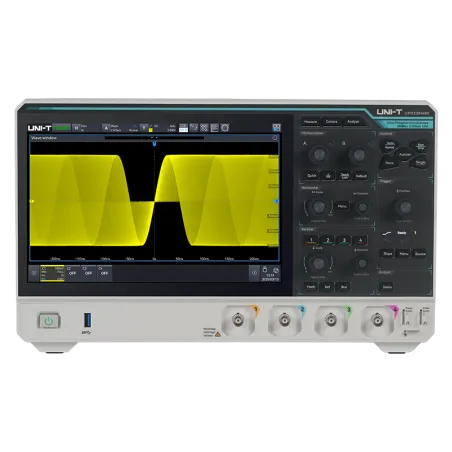

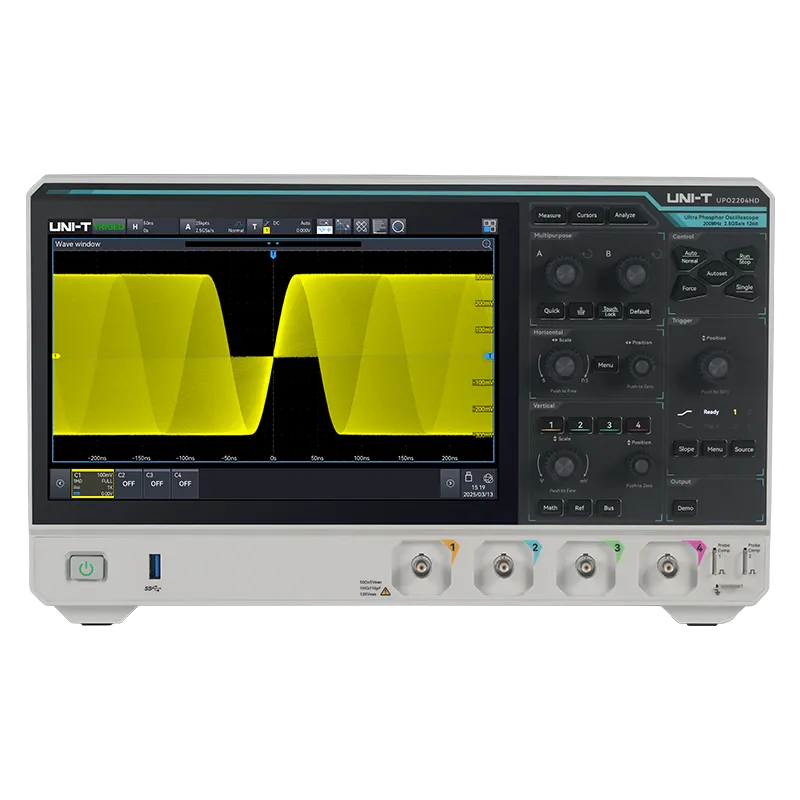

Osciloscopio Digital UNI-T UPO2204HD 4CH 200MHZ 2.5GSAS Ultra Phosphor 3.0
Serie UPO2000HD
El osciloscopio de alta resolución de la serie UPO2000HD ofrece un ancho de banda máximo de 200 MHz, una frecuencia de muestreo máxima de 2,5 GSa/s y una capacidad de memoria de hasta 100 Mpts. La serie UPO2000HD incorpora la exclusiva tecnología Ultra Phosphor 3.0, que alcanza una velocidad de captura de forma de onda de hasta 1 000 000 wfms/s, con 256 niveles de temperatura de gris y un innovador sistema de disparo digital con alta sensibilidad y baja fluctuación de fase. Ofrece múltiples funciones avanzadas de medición y análisis, y una amplia gama de tipos de decodificación de disparo. Se utiliza ampliamente en las industrias de la comunicación, la aeroespacial, la educación y muchas otras.
Equipo de prueba versátil
-Osciloscopios
-Analizador de espectro
-Analizador de protocolos
-Analizador de potencia
-Contador de frecuencia de alta precisión
-Voltímetro digital
Equipo de prueba versátil
Zoom infinito 2D
Resolución horizontal y vertical clara
Ultra Fósforo 3.0
Admite mapeo de gráficos paralelos de 8 canales, la velocidad de procesamiento es de hasta 20 Gbps, la velocidad de captura de forma de onda es de hasta 250 000 wfms/s y hasta 1 000 000 wfms/s en el modo de secuencia.
Ultra Fósforo 3.0
56 tipos: Medición, Estadísticas, Gráficos de tendencias
56 tipos de mediciones automáticas precisas de parámetros que abarcan múltiples dimensiones, como voltaje, frecuencia, fase y potencia. Además, integra estadísticas avanzadas de parámetros y funciones de análisis de visualización de gráficos de tendencias, lo que proporciona una visualización completa y multidimensional de los cambios característicos de la señal, logrando un análisis profundo de nivel profesional y una interpretación eficiente de los datos.
Decodificación y activación de protocolos
Admite 9 tipos de protocolos principales, incluidos
: - Integrado: UART, I2C, SPI -
Automóvil: CAN, CAN-FD, LIN, FlexRay, SENT
- Audio
Decodificación y activación de protocolos
Analizador de espectro
-FFT mejorada estándar con hasta 4 Mpts para análisis de señales de 4 canales
-Rango de frecuencia: 0 a 1,25 GHz
-Curva de cascada
-4 trazas y 4 detecciones
-Tipo de marca: automática, manual y umbral
-Lista de puntos de marcador
Analizador de espectro
Análisis de potencia
Análisis de entrada
- Calidad de la energía
- Análisis de armónicos - Análisis de conmutación
de corriente de entrada - Pérdida de conmutación - Área de operación segura (SOA) - Velocidad de respuesta - Rds (encendido) - Análisis de modulación Análisis de salida - Análisis de rizado - Eficiencia energética - Respuesta transitoria - Tiempo de encendido/apagado
Análisis de potencia
Prueba de máscara acelerada por hardware: 6σ estándar < 1 s
El estándar 6σ (Seis Sigma) para señales electrónicas es un proceso con una tasa de defectos no superior a 3,4 defectos por millón de oportunidades (DPMO). Esto significa que solo hay 3,4 anomalías por cada millón de muestras. Gracias a su altísima tasa de captura de hardware, las pruebas de plantilla aceleradas por hardware mantienen la velocidad de captura completa de Ultra Phosphor 3.0, completando pruebas de forma de onda que cumplen con estándares específicos en un segundo (en lugar de varias horas).
