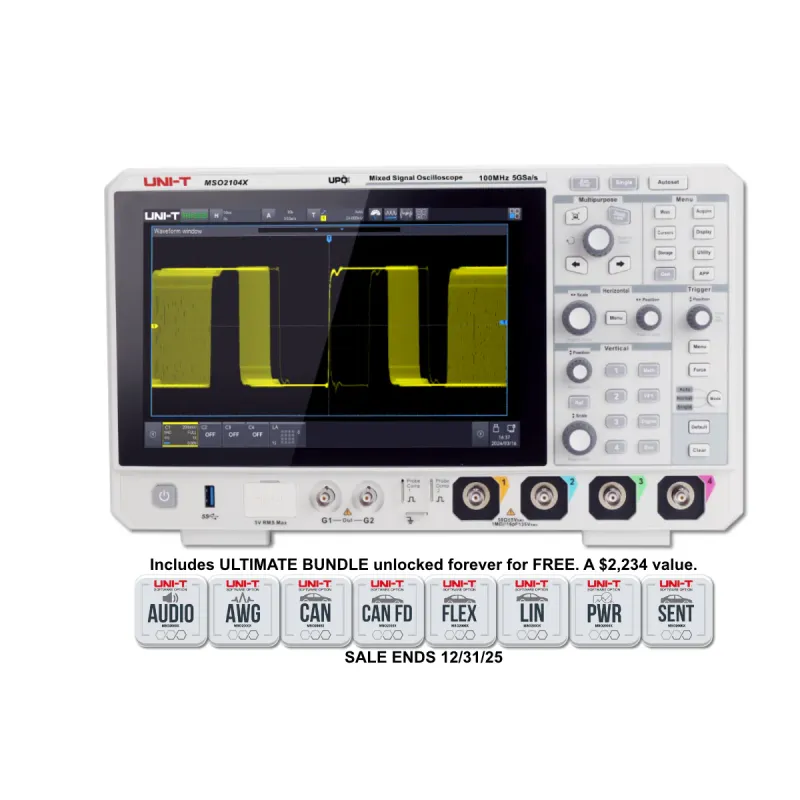

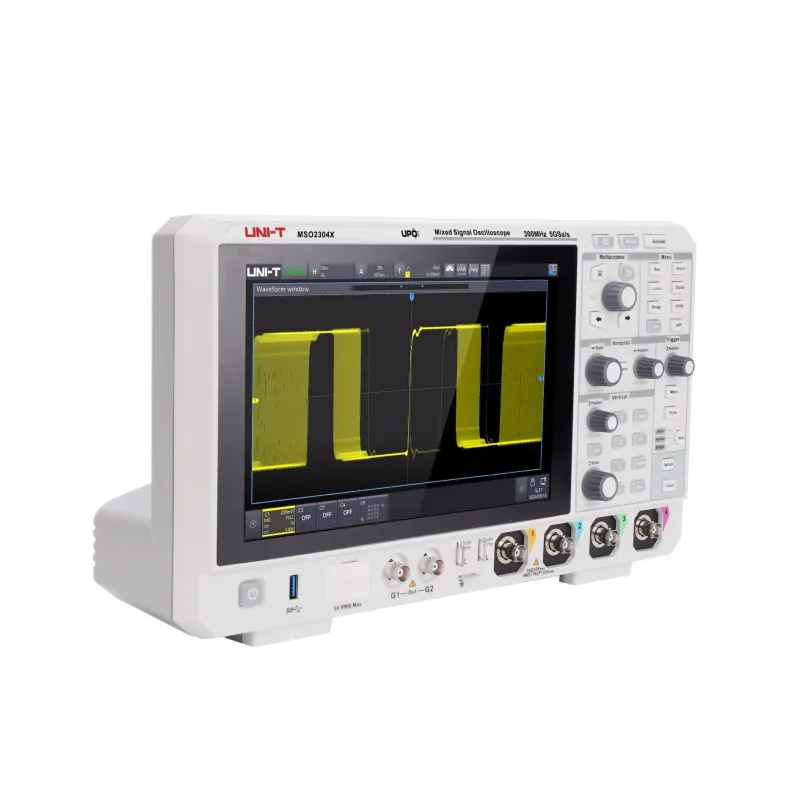

Osciloscopio Digital UNI-T MSO2104X 4CH Analogos 16CH Dig Pantall 10.1" 100MHZ USB LAN HDMI
Este instrumento 9 en 1 de 100 MHz merece ser la pieza central de su equipo de pruebas. Comience con una alta frecuencia de muestreo, memoria de gran capacidad y una pantalla táctil fácil de usar. El MSO2000X funciona de fábrica como osciloscopio digital de fósforo, analizador de espectro, voltímetro digital, contador de frecuencia de alta precisión y analizador de protocolos. Puede ampliarlo fácilmente para agregar un analizador lógico de 16 canales, un generador de formas de onda de 2 canales y 50 MHz, un analizador de diagrama de Bode y un analizador de potencia. Combine todo esto con la tranquilidad de hasta 5 años de uso sin preocupaciones con nuestra extensión de garantía gratuita. Todo con hasta 5 años de garantía.
La serie MSO2000X integra 9 funciones de instrumento , entre ellas: osciloscopio digital , analizador lógico, generador de formas de onda funcionales/arbitrarias, analizador de espectro , voltímetro digital, contador de frecuencia de alta precisión, analizador de protocolos, analizador de diagramas de Bode y analizador de potencia. Este osciloscopio ofrece una solución rentable para los usuarios.
Ancho de banda : 100 MHz (también disponibles: MSO2204X : 200 MHz y MSO2304X : 300 MHz)
Resolución vertical : 8 bits, 12 bits ERES
4 canales analógicos/16 canales digitales, software analizador lógico incluido (sondas opcionales)
Frecuencia máxima de muestreo : 5 GSa/s por canal
Profundidad de memoria : 100 Mpts por canal
Velocidad máxima de captura : 500 000 wfms/s por canal (modo de secuencia: 2 000 000 wfms/s)
Generador de formas de onda arbitrarias : opción de canal doble de 50 MHz
Pantalla táctil UltraPhosphor 3 de 10,1 pulgadas
Garantía de 5 años
Resumen de características y beneficios
Ancho de banda del canal analógico: 100 MHz/200 MHz/300 MHz
La frecuencia de muestreo en tiempo real del canal analógico es de hasta 5 GSa/s. La frecuencia de muestreo máxima del canal digital es de 1,25 GSa/s.
4 canales analógicos, 16 canales digitales. Capacidad máxima de memoria: 100 Mpts.
La velocidad máxima de captura de forma de onda es de 500 000 wfms/s (modo de secuencia: 2 000 000 wfms/s)
9 funciones del instrumento: Osciloscopio digital , Analizador lógico (requiere UT-M15 ), Generador de formas de onda arbitrarias/funcionales (opcional), Analizador de espectro , Voltímetro digital, Contador de frecuencia, Analizador de protocolos, Analizador de diagrama de Bode y Analizador de potencia (opcional)
Generador de funciones/formas de onda arbitrarias de 50 MHz de doble canal integrado. Permite cargar datos del osciloscopio en pantalla para generar formas de onda arbitrarias en tiempo real. Además, incluye múltiples formas de onda arbitrarias integradas, lo que aumenta su versatilidad y funcionalidad.
Análisis de prueba de bucle de diagrama de Bode para analizar la estabilidad del sistema
La medición de parámetros agrega visualización de histograma y gráfico de líneas
Hasta 200.000 cuadros de grabación y análisis de formas de onda de hardware en tiempo real ininterrumpido, con soporte de exportación a memoria USB para grabación y análisis de formas de onda
FFT mejorada de 4 Mpts como máximo, compatible con la función de analizador de espectro de configuración de frecuencia, curva de cascada, configuración de detección y marcador
54 tipos de medición de parámetros
Contador de frecuencia de hardware multicanal de 7 dígitos, compatible con tiempo de actualización de frecuencia ajustable y dígitos efectivos.
Voltímetro digital de 4 dígitos (DVM): CC, CA RMS y CC+CA RMS
Múltiples tipos de disparadores: flanco, ancho de pulso, rampa, pulso pequeño, pulso de sobreamplitud, retardo, tiempo de espera, duración, configuración y retención, flanco N y patrón de código
Funciones de disparo y decodificación de protocolos. Incluye: RS232/UART, I₂C, SPI. Opcional: CAN, CAN-FD, LIN, FlexRay, AUDIO, SENT.
Activación de zona para capturar señales accidentales y observar señales complicadas
Efecto de pantalla de súper fósforo Ultra Phosphor 3.0, pantalla gris de hasta 256
Pantalla multitáctil capacitiva HD de 10,1 pulgadas y 1280 x 800 que admite control por gestos: hacer clic, deslizar, hacer zoom, editar y arrastrar
Interfaces periféricas múltiples: host USB 3.0, dispositivo USB 3.0, LAN, disparador EXT, salida AUX (salida de disparo, pasa/falla, DVM), salida Gen, HDMI
SCPI (comando estándar para instrumento programable)
Servidor web integrado para acceder y controlar el instrumento a través de un navegador, compatible con dispositivos PC/teléfonos móviles para acceso multiplataforma al instrumento

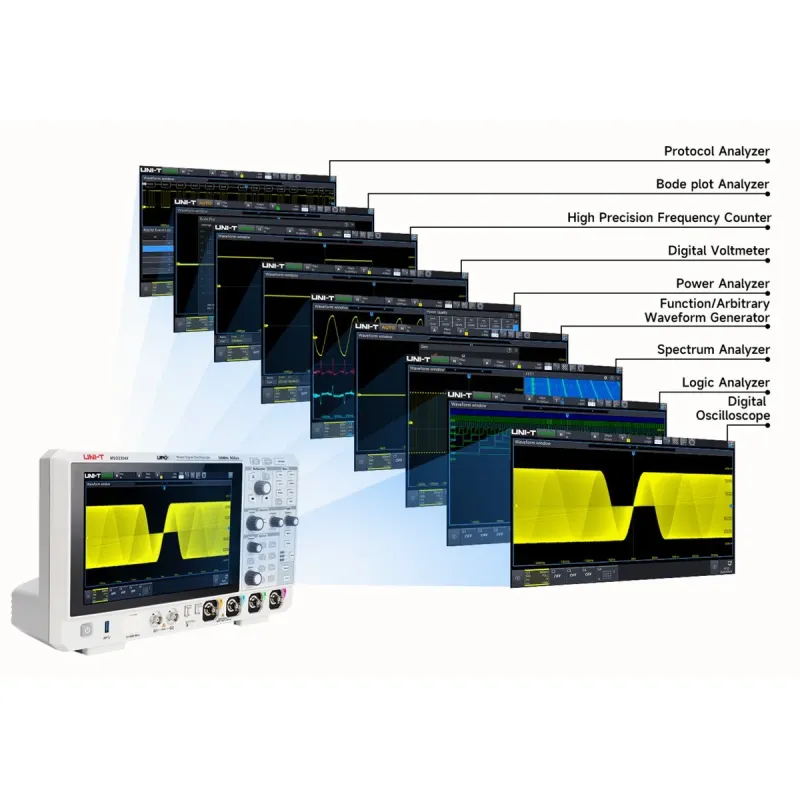

El "Factor X" 9 en 1
Osciloscopio digital
Ancho de banda: 100 MHz/200 MHz/300 MHz
Frecuencia máxima de muestreo en tiempo real: 5GSa/s
Profundidad máxima de memoria: 100 Mpts
4 canales analógicos, 1 canal de disparo externo
Pantalla DSO MSO2000X
Pantalla DSO MSO2000X
Analizador lógico (opcional)
El analizador lógico de 16 canales se puede utilizar con la compra de una sonda analizadora lógica UT-M15 (opcional)
Software analizador lógico ya instalado
Frecuencia máxima de muestreo: 1,25 GSa/s
Profundidad máxima de memoria: 100 Mpts
Ancho de pulso mínimo detectable 800ps
La sonda digital proporciona un puerto de entrada de señal de 8 bits (alta y baja), lo que simplifica la conexión del dispositivo bajo prueba (DUT). Al conectarlo a pines cuadrados, el UT-M15 se puede conectar directamente a pines cuadrados de 8x2 de 2,54 mm.
La sonda analizadora lógico UT-M15 tiene excelentes características eléctricas, la impedancia de entrada es de 101 Ω±1%, pero la carga capacitiva es de solo 9,0 pF.
Sonda analizadora lógica UNI-T UT-M15 de 16 canales
Sonda analizadora lógica UNI-T UT-M15 de 16 canales
Generador de funciones/formas de onda arbitrarias (opcional)
Salida de canal dual con rendimiento equivalente a 50 MHz
Frecuencia de muestreo: 250 MSa/s
Resolución vertical: 16 bits
Múltiples ondas estándar integradas: sinusoidal, cuadrada, de pulso, de rampa, arbitraria, de ruido y de CC
Salida AM, FM, ASK, FSK y barrido
MSO2000X AWG
MSO2000X AWG
Analizador de espectro
FFT mejorada estándar, hasta 4 Mpts, análisis de señal de 4 canales
Rango de frecuencia: 0 Hz a 1,25 GHz
Curva de cascada
4 trazas y 4 detecciones
Tipo de marca: Automático, manual y umbral
Lista de puntos de marcador
Analizador de espectro MSO2000X
Analizador de espectro MSO2000X
Voltímetro digital
voltímetro de 4 dígitos
CC/ACRMS/CA+DCRMS
Alarma de límite
MSO2000X DVM
MSO2000X DVM
Contador de frecuencia de alta precisión
Contador de frecuencia de hardware de 7 dígitos
Tiempo de actualización del contador de frecuencia ajustable y dígito efectivo
Totalizador
Contador de frecuencia MSO2000X
Contador de frecuencia MSO2000X
Analizador de diagramas de Bode
Incluido con la opción de generador de funciones/formas de onda arbitrarias
Análisis de respuesta de frecuencia
Análisis de estabilidad de bucle
Análisis de filtros
Análisis de amplificadores
MSO2000X Bode
MSO2000X Bode
Analizador de protocolos
9 tipos de protocolo de activación y decodificación, incluidos bus serie de computadora, bus serie integrado, automóvil, aeroespacial y audio.
La decodificación se puede realizar en los modos de pausa y grabación.
Lista de eventos y función de búsqueda
Analizador de protocolo MSO2000X
Analizador de protocolo MSO2000X
Analizador de potencia (opcional)
Calidad de la energía
Análisis armónico
Área de operación segura*
Análisis de ondas onduladas
Análisis de bucles
