| Conductor |
| Material | CCA (Contenido de cobre: 22%–31%) |
| Diámetro | 0,5 mm ± 0,01 mm |
| Calibre del cable | 24 AWG |
| Aislamiento |
| Material | HDPE |
| Espesor | 0,18 milímetros |
| Diámetro | 0,90 mm ± 0,06 mm |
| Color | Azul, blanco/azul; naranja, blanco/naranja; verde, blanco/verde; marrón, blanco/marrón |
| Cordón de desgarro |
| Material | fibra de poliéster |
| Especificación | 500D |
| Vaina |
| Material | FR-PVC (compatible con ROHS) |
| Espesor medio mínimo | 0,5 milímetros |
| Diámetro | 5,1 mm ± 0,3 mm |
| Color | Naranja |
| Eléctrico |
| Resistencia máxima de CC de un solo conductor | 14,5 Ω/100 m (14,5 Ω/328,08 pies) |
| Resistencia mínima de aislamiento | 5000 MΩ/km |
| Desequilibrio máximo de resistencia de CC | 2% (par intra), 4% (pares inter) |
| Capacitancia mutua máxima | 5,6 nF/100 m (5,6 nF/328,08 pies) |
| Rigidez dieléctrica | Sin avería con 1 kV CC durante 1 min |
| Mecánico | |
| Resistencia a la tracción | Vaina ≥13,5 MPa, aislamiento ≥16 MPa |
| Alargamiento de rotura | Vaina ≥150%, aislamiento ≥300% |
| Radio de curvatura de instalación | >8 veces el diámetro exterior del cable |
| Elongación del conductor en la rotura | ≥8% |
| Ambiental | |
| Contracción del aislamiento | ≤5% |
| Resistencia a la migración de color del aislamiento | No hay migración |
| Resistencia a la tracción de la vaina y alargamiento a la rotura después del envejecimiento | ≥12,5 MPa, ≥100% |
| Prueba de flexión a baja temperatura | Sin grietas después de la prueba |
| Prueba de choque térmico | Sin grietas después de la prueba |
| Temperatura de funcionamiento | –20 °C a +60 °C (–4 °F a +140 °F) |
| Temperatura de instalación | 0 °C a +50 °C (32 °F a 122 °F) |
| Temperatura y humedad de almacenamiento | –10 °C a +40 °C (14 °F a 104 °F), <60 % (HR) |
| Seguridad | |
| Prueba de propagación vertical del fuego | Cumple con la norma IEC 60332-2-2 |
| Embalaje | |
| Longitud del cable | 305,0 m ± 2 m (1000,66 pies ± 6,56 pies) |
| Peso neto | 6,2 kg ± 0,5 kg (13,67 lb ± 1,1 lb) |
| Peso bruto | 7,0 kg ± 0,5 kg (15,43 lb ± 1,1 lb) |
| Dimensiones del interior de la caja | 364 mm × 216 mm × 364 mm (14,33" × 8,5" × 14,33") (largo × ancho × alto) |
| Dimensiones del embalaje | 447 mm × 382 mm × 386 mm (17,6" × 15,04" × 15,2") (largo × ancho × alto) |

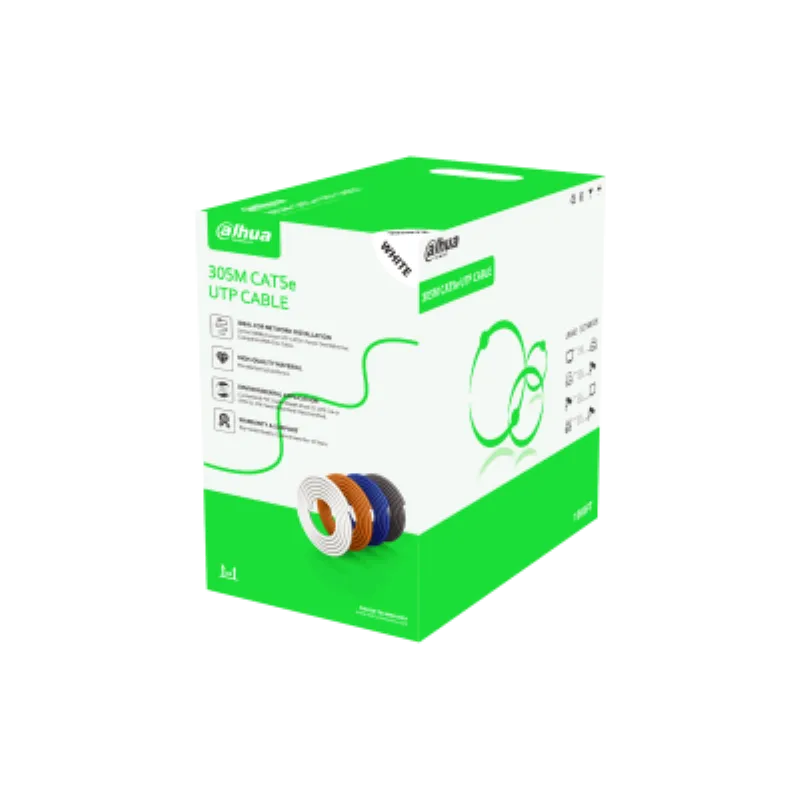

| Método de embalaje | 305,0 m (1000,66 pies) por caja y 2 cajas por paquete de transporte |
| Cumplimiento | |
| Estándares ejecutivos | Q/DXJ 067-2019 |
