Conductor
|
|
Material
|
Cobre libre de oxígeno (99,97 % de pureza)
|
|
Diámetro
|
0,57 mm ± 0,01 mm (0,0224"±0,0004")
|
|
Calibre de alambre americano
|
23AWG
|
|
Aislamiento
|
|
Material
|
HDPE
|
|
mín. Grosor promedio
|
0,21 mm (0,0083")
|
|
Diámetro
|
1,0 mm ± 0,1 mm (0,0394"±0,004")
|
|
Color (4 pares)
|
Azul, blanco/azul; naranja, blanco/naranja; verde, blanco/verde; marrón, blanco/marrón
|
|
Separador
|
|
Material
|
EN
|
|
Especificación
|
Translúcido 4,5 mm × 0,4 mm (0,1772" ± 0,0157")
|
|
Cuerda de rasgar
|
|
Material
|
Poliéster
|
|
Especificación
|
500D
|
|
Vaina
|
|
Material
|
CLORURO DE POLIVINILO
|
|
mín. Grosor promedio
|
0,5 mm (0,0197")
|
|
Diámetro
|
6,3 mm ± 0,3 mm (0,2480"±0,0118")
|
|
Color
|
Blanco
|
|
Eléctrico
|
|
máx. Resistencia DC de un solo conductor
|
7,5 Ω/100 m
|
|
mín. Resistencia de aislamiento
|
5000MΩ·km
|
|
máx. Desequilibrio de resistencia de CC
|
2% (par intra), 4% (par inter)
|
|
Resistencia dieléctrica
|
Sin avería con 1kV DC durante 1 min
|
|
Transmisión
|
|
Impedancia característica
|
100 Ω ± 15 Ω
|
|
Diafonía de extremo cercano
|
≥39,30dB/100m @250MHz
|
|
máx. Atenuación
|
33dB/100m @250MHz
|
|
Pérdida de retorno
|
≥17,3 dB/100 m a 250 MHz
|
|
Mecánico
|
|
Resistencia a la tracción
|
Revestimiento≥9 MPa, aislamiento≥16 MPa
|
|
Alargamiento a la rotura
|
Sheath≥100%, insulation≥100%
|
|
Radio de flexión de instalación
|
>8 veces el diámetro exterior del cable
|
|
Elongación del conductor en la rotura
|
≥8%
|
|
Ambiental
|
|
Contracción del aislamiento
|
≤5%
|
|
Resistencia a la migración de color del aislamiento
|
Sin migración
|
|
Resistencia a la tracción de la vaina y elongación a la rotura después del envejecimiento
|
≥6,3 MPa, ≥100 %
|
|
Prueba de flexión a baja temperatura
|
Sin grietas después de la prueba.
|
|
Prueba de choque térmico
|
Sin grietas después de la prueba.
|
|
Temperatura de funcionamiento
|
–20 °C a +60 °C (–4 °F a 140 °F)
|
|
Temperatura de instalación
|
0°C a +50°C (32°F a 122°F)
|
|
Temperatura y humedad de almacenamiento
|
–10 °C a +40 °C (14 °F a 104 °F), <60 % (HR)
|
|
Seguridad
|
|
Prueba de Propagación de Fuego Vertical
|
Cumple con IEC 60332-1-2
|
|

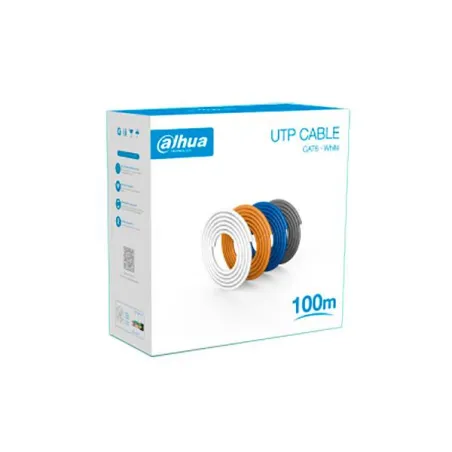

embalaje
|
|
Longitud del cable
|
100,0 m (328,08 pies) ±1 m (3,28 pies)
|
|
Dimensiones internas de la caja
|
286 mm × 119 mm × 289 mm
(11,26" × 4,69" × 11,38") (Largo × Ancho × Alto)
|
|
Peso neto
|
4,2 kg ± 0,3 kg (9,26 libras ± 0,66 libras)
|
|
Peso bruto
|
4,5 kg ± 0,3 kg (9,92 libras ± 0,66 libras)
|
|
Dimensiones del embalaje
|
595 mm × 310 mm × 270 mm
(23,43" × 12,20" × 10,62") (Largo × Ancho × Alto)
|
|
Método de embalaje
|
100 m/caja, 4 cajas interiores en un paquete
|
|
Cumplimiento
|
|
Normas ejecutivas
|
ISO/CEI 11801-1-2017, CEI 61156-5-2009
|
|
Certificación
|
|
Certificación
|
Eca RCP
|
