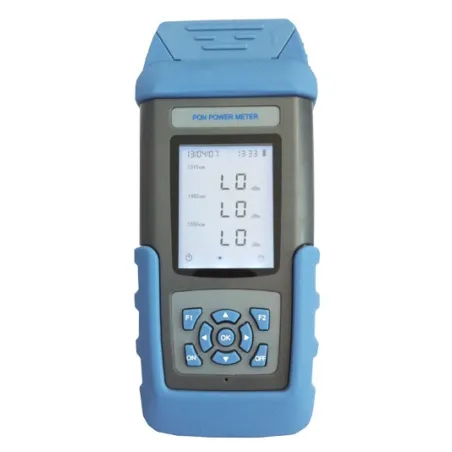

PON Optical Power Meter Medidor de Potencia Fibra Optica SC/APC Portable 1490nm 1550nm 1310nm Redes GPON FTTX, ST805 SENTER
T805C PON Power Meter está específicamente diseñado para la construcción y mantenimiento de la red PON. Es una herramienta de prueba de sitio útil para los ingenieros y operadores de mantenimiento de la red PON de FTTX.
Puede realizar pruebas en servicio de todas las señales PON (1310/1490 / 1550nm) en cualquier punto de la red. El análisis de pasar / fallar se realiza convenientemente a través del umbral ajustable del usuario de cada longitud de onda.
Adoptando CPU de 32 dígitos con bajo consumo de energía, ST805C se vuelve más potente y rápido. La medida más conveniente debe a la interfaz amistosa de la operación.
Ⅱ. Características principales
Ø Probar 3 longitudes de onda 'potencia del sistema PON de forma sincrónica: 1490nm, 1550nm, 1310nm
Ø Apto para todas las redes PON (APON, BPON, GPON, EPON)
Ø Conjuntos de umbrales definidos por el usuario
Ø Suministrar 3 grupos de valores de umbral; Analizar y mostrar el estado de aprobación / reprobación
Ø Valor relativo (pérdida diferencial)
Ø Guardar y cargar los registros en la computadora
Ø Establecer valor umbral, cargar datos y calibrar la longitud de onda a través del software de gestión
Ø 32 dígitos CPU, fácil de operar, simple y conveniente
Ø Desconexión automática, retroiluminación automática apagada, desconexión de baja tensión
Ø Tamaño de palma de bajo costo diseñado para pruebas de campo y de laboratorio
Ø Interfaz fácil de usar con pantalla grande para una visibilidad fácil
Ⅲ. Funciones principales
Ø 3 longitudes de onda 'potencia del sistema de PON síncrono: 1490nm, 1550nm, 1310nm
Ø probar la señal del modo de ráfaga de 1310nm
Ø Función de ajuste del valor umbral
Ø Función de almacenamiento de datos
Ø Función de retroiluminación automática
Ø Visualizar el voltaje de la batería
Ø Se apaga automáticamente cuando está en baja tensión
Ø Visualización del reloj en tiempo real
CONTENIDO DEL PRODUCTO
01 PON POWER METER
01 SC/APC - SC/APC CABLE JUMPER
01 CARGADOR
01 CABLE USB
01 CD SOFTWARE MANAGEMENT
01 USER MANUAL
01 PACK DE CLEAN COTTON STICK
FICHA TECNICA
|
Longitud de onda
|
|
Longitudes de onda estándar
|
1310
|
1490
|
1550
|
|
Zona de paso (nm)
|
1260 ~ 1360
|
1470 ~ 1505
|
1535 ~ 1570
|
|
Rango (dBm)
|
-40 ~ +10
|
-45 ~ +10
|
-45 ~ +23
|
|
Aislamiento @ 1310 nm (dB)
|
|
> 40
|
> 40
|
|
Aislamiento @ 1490 nm (dB)
|
> 40
|
|
> 40
|
|
Aislamiento @ 1550 nm (dB)
|
> 40
|
> 40
|
|
|
Exactitud
|
|
Incertidumbre (dB)
|
± 0,5
|
|
Pérdida dependiente de polarización (dB)
|
<± 0,25
|
|
Linealidad (dB)
|
± 0,1
|
|
Mediante la pérdida de inserción(dB)
|
<1,5
|
|
Resolución
|
0.01dB
|
|
Unidad
|
DBm / xW
|
|
Especificaciones generales
|
|
Número de almacenamiento
|
99 artículos
|
|
Tiempo de apagado de retroiluminación automática
|
30 segundos sin ninguna operación
|
|
Tiempo de apagado automático
|
10 minutos sin ninguna operación
|
|
Batería
|
Batería de litio recargable de 7.4V 1000mAH o
batería seca
|
|
Trabajo continuo
|
18 horas para la batería de litio; Aproximadamente 18 horas para
Batería seca también, pero diferente para diferentes baterías y ds
|
|
Temperatura de trabajo
|
-10 ~ 60 ℃
|
|
Temperatura de almacenamiento
|
-25 ~ 70 ℃
|
|
Dimensión (mm)
|
200 * 90 * 43
|
|
Peso (g)
|
Acerca de 330
|
