El generador de formas de onda arbitrarias UNI-Trend UTG2122X Serie Avanzada es una fuente de 120 MHz asequible y estable para su banco de pruebas. ¡Es su puerta de entrada para satisfacer las demandas de aplicaciones complejas y extensas, tanto actuales como futuras! Certificación CE, cETLus y UKCA.

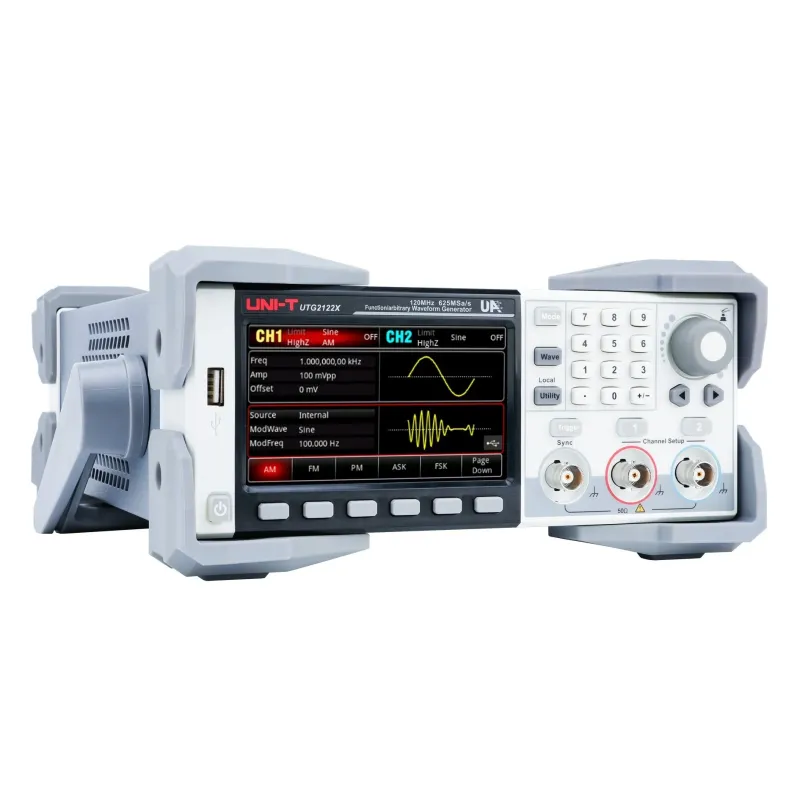

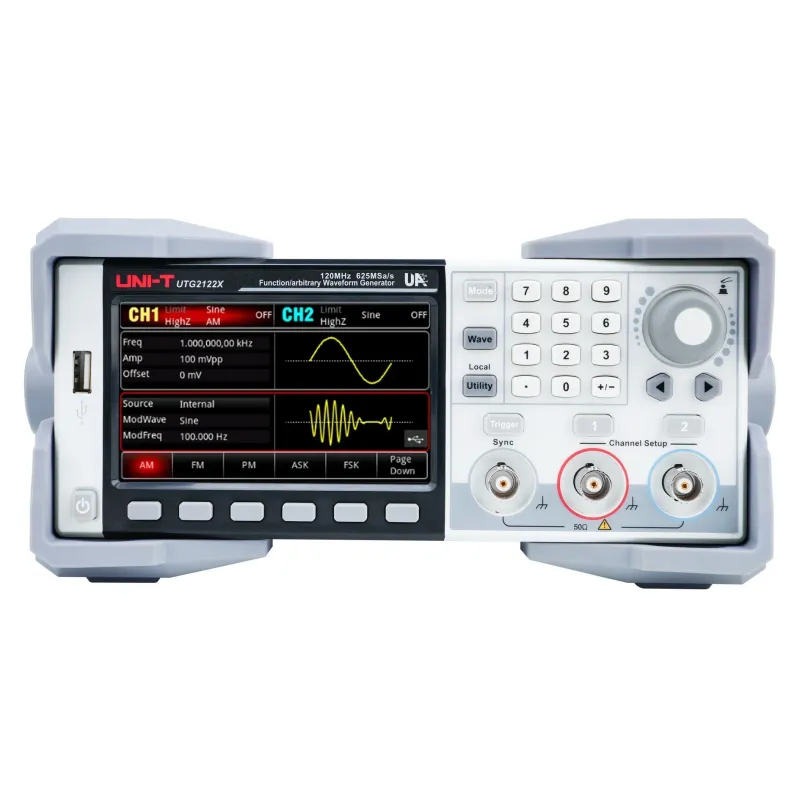

Experimente precisión y versatilidad con el generador de formas de onda arbitrarias UNI-T UTG2122X

El UNI-T UTG2122X es un generador de formas de onda arbitrarias de alto rendimiento diseñado para ingenieros e investigadores que requieren precisión, versatilidad y eficiencia en la generación de señales. Con una frecuencia de salida máxima de 120 MHz y una resolución vertical de 16 bits, ofrece una precisión superior para una amplia gama de aplicaciones, desde pruebas de RF hasta simulaciones de circuitos analógicos. El generador admite múltiples formas de onda básicas y avanzadas, como ondas sinusoidales, ondas cuadradas, pulsos y formas de onda arbitrarias, además de ofrecer funciones avanzadas de expresión de salida para modelado matemático y síntesis de formas de onda.

Especificaciones clave

Rango de frecuencia : 1 μHz - 120 MHz (Otros modelos: UTG2062X: 60 MHz y UTG2082X: 80 MHz)

Canales : 2

Frecuencia de muestreo : 1,25 GSa/s

Resolución vertical : 16 bits

Baja distorsión : <0,07 % (CC - 20 kHz, 1 Vpp)

Formas de onda : Sinusoidal, Cuadrada, Pulso, Rampa, 200 arbitrarias integradas, Armónica, Expresión, PRBS, Ruido, CC

Modulaciones : 15 modulaciones analógicas y digitales

Pantalla : Pantalla táctil de 4,3 pulgadas

Onda cuadrada/de pulso : 1 μHz - 50 MHz

Contador de frecuencia de hardware : 7 bits, 100 MHz - 200 MHz

Programable : Admite comandos estándar de instrumentos programables SCPI

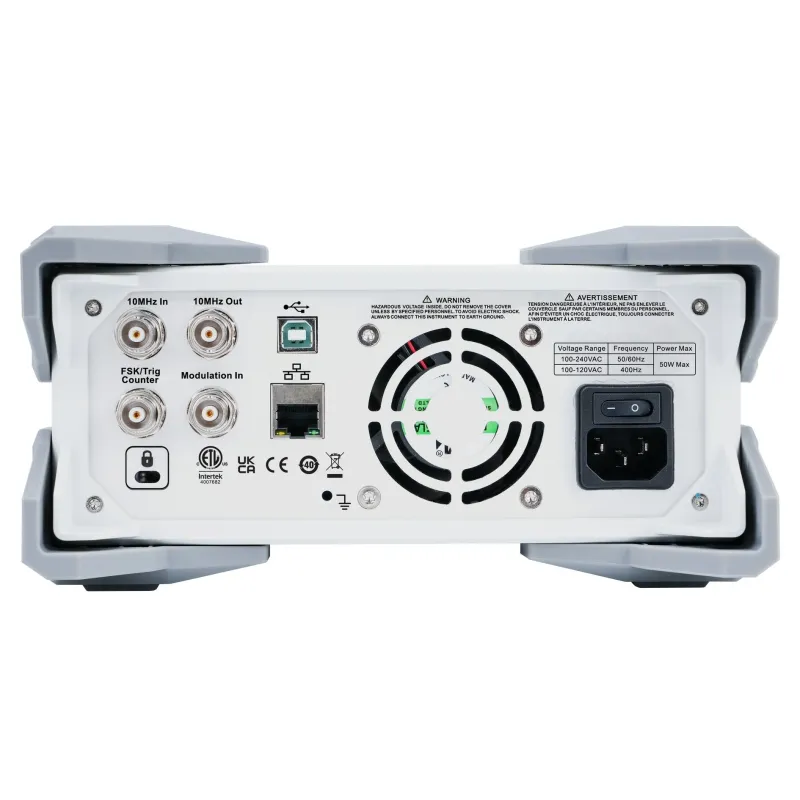

Interfaces : Host/Dispositivo USB, LAN, Entrada externa de 10 MHz, Salida externa de 10 MHz, Entrada de modulación analógica externa, Salida de modulación/disparador externa, Salida de sincronización

Garantía de 5 años

Características principales de UNI-T UTG2122X

Capacidad de alta frecuencia

Con una notable frecuencia de salida máxima de 120 MHz, el generador de formas de onda arbitrarias UNI-T UTG2122X de dos canales ofrece una amplia gama de formas de onda básicas, incluyendo ondas sinusoidales, ondas cuadradas, rampas, pulsos, armónicos, ruido, señales de CC, expresiones y formas de onda arbitrarias. Úselo para generar señales de alta frecuencia para pruebas de RF e investigación.

Funciones de modulación versátiles

Profundice en 15 funciones de modulación analógicas y digitales. Estas incluyen AM, FM, PM, PWM, ASK, FSK, 3FSK, 4FSK, PSK, BPSK, QPSK, OSK, DSB-AM, SUM y QAM. Utilice las funciones de modulación para analizar el rendimiento de los sistemas de comunicación y los esquemas de modulación.

Modulación UTG2000x

Amplias formas de onda arbitrarias integradas

El generador de formas de onda arbitrarias UNI-T UTG2000X incluye una extensa biblioteca de formas de señal y opciones, lo que le ofrece una amplia gama de señales con las que trabajar. Con más de 200 formas de señal diferentes, tiene la flexibilidad de crear formas de onda únicas y complejas. Su longitud de onda arbitraria, de 8 a 64 Mpts, permite generar formas de onda con baja fluctuación punto por punto. Utilice estas formas de onda para simular señales reales en procesos de prueba y validación.

Personalice su señal arbitraria con hasta 64 Mpts: Aproveche el software descargable gratuito para crear y personalizar sus formas de onda fácilmente. Esta función le permite adaptar sus señales con precisión a sus necesidades específicas. Úsela para generar formas de onda complejas y personalizadas para pruebas de dispositivos semiconductores.

UTG2000x Arbitraje

Acoplamiento eficiente de canales

La eficiencia es clave con la función de acoplamiento de canales. Al ajustar la frecuencia, la amplitud o la fase de un canal, el otro se sincroniza automáticamente, simplificando el proceso de prueba. Utilice esta función para la generación de señales diferenciales y la prueba de circuitos balanceados.

El seguimiento de canal simplifica la operación de canales duales. La fase, amplitud y frecuencia de ambos canales se pueden controlar con un solo parámetro, lo que facilita la creación de señales de desviación o seguimiento.

Funcionalidad de barrido avanzada y salida armónica

Explore las posibilidades de barrido con los tipos de escaneo lineal, logarítmico y por pasos. Además, la función de salida de 16.º armónico integrada mejora sus capacidades de generación de señales, proporcionando formas de onda ricas en armónicos para sus experimentos. Utilice formas de onda ricas en armónicos para el análisis de distorsión de señales de RF.

Fusión de canales

La fusión de canales se puede realizar con las funciones SUM o de apilamiento de canales, generando señales con relaciones señal-ruido ajustables y señales multifrecuencia de dos tonos. Se pueden sumar y acoplar hasta cuatro señales en dos canales, y SUM permite la salida de señales de dos o varios tonos.

Onda de pulso y tiempo de borde

La nueva generación de ondas de pulso de alta precisión y amplio rango dinámico ofrece un tiempo de flanco ajustable y un ancho de pulso mínimo de 8 ns. El ancho de pulso se puede ajustar con precisión con un paso mínimo de 100 ps. Además, puede generar componentes armónicos más altos, lo que le otorga las capacidades de un generador de pulsos dedicado. El tiempo de flanco se ajusta de forma independiente, con un ajuste mínimo de 5 ns.
