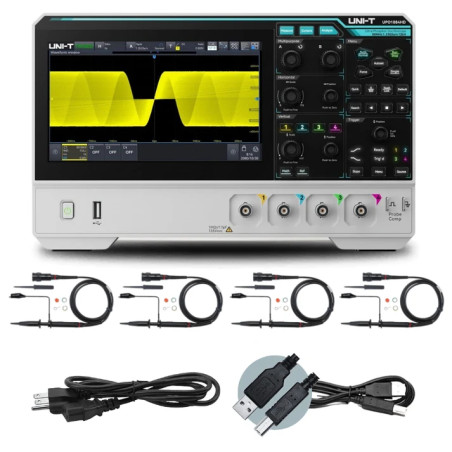

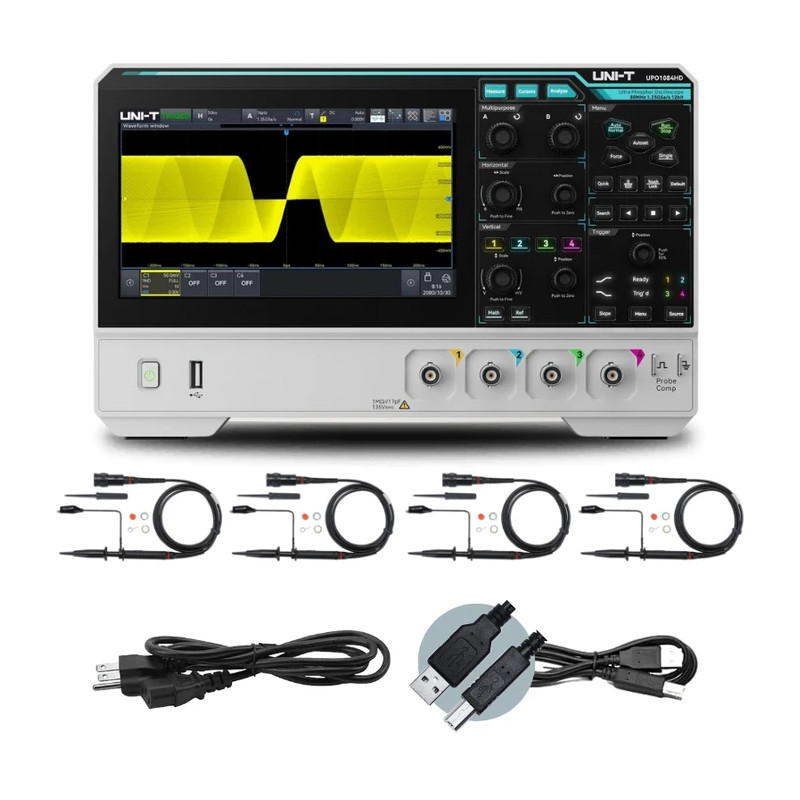

Osciloscopio Digital UNI-T UPO1084HD 7" 4CH 80MHZ 1.25 GSA/S USB HDMI LAN

R12™ — Arquitectura real de 12 bits

R12™ es la arquitectura ADC nativa de 12 bits de UNI-T. Muestrea a 4096 niveles de cuantificación —dieciséis veces el detalle vertical de un osciloscopio convencional de 8 bits— y mantiene esa resolución en todo el ancho de banda de 80 MHz y una frecuencia de muestreo de 1,25 GSa/s. No hay paso de promediado ERES, ni compromiso de frecuencia de muestreo, ni asterisco en la hoja de especificaciones. El ruido de fondo es de 60 µVrms en todo el ancho de banda, lo suficientemente bajo como para que la resolución real de 12 bits se muestre claramente en la pantalla en lugar de quedar oculta por el ruido de fondo.

Para la ondulación de fuentes de alimentación conmutadas, el acondicionamiento de señales de sensores, las mediciones en la banda de audio y cualquier aplicación en la que una pequeña señal de CA se superpone a un desplazamiento de CC mayor, la ganancia de resolución es la diferencia entre una traza utilizable y los pasos de cuantificación.

Ultra Fósforo 3.0

Ultra Phosphor 3.0 lleva el mapeo de formas de onda a una velocidad de procesamiento de 20 Gbps con gradación de intensidad de 256 niveles. El resultado es una velocidad de captura de formas de onda de hasta 500 000 wfms/s en modo secuencial (100 000 wfms/s estándar), lo suficientemente rápida como para detectar los eventos intermitentes que los osciloscopios más lentos tardan horas en pasar por alto. La gradación de intensidad revela la densidad de probabilidad de la señal de un vistazo: las anomalías raras aparecen como tenues rayas sobre una línea base brillante, mientras que las pantallas de color plano simplemente las cubren.

Análisis de potencia integrado

El análisis de potencia viene incluido de serie, no es un paquete opcional. Doce funciones de medición abarcan la calidad de la energía, los armónicos de corriente, las pérdidas por conmutación, R _DS(on) , SOA, la modulación, la ondulación de salida, el tiempo de arranque/apagado, la tasa de conversión y la eficiencia energética. Conecte la sonda de voltaje y corriente adecuada ( las sondas diferenciales UT-P30 , UT-P31 y UT-P32 , así como las sondas de corriente de la serie UT-P40, están disponibles como accesorios), seleccione el tipo de análisis y el osciloscopio se encargará del resto del proceso.

Para un osciloscopio de esta gama, este es el punto en el que el UPO1084HD deja de comportarse como un instrumento económico. La mayoría de los osciloscopios en este rango de precio requieren un analizador de potencia independiente o un software de pago para desbloquearlo; este, en cambio, incluye el análisis integrado.

Decodificación de protocolo incluida

La activación y decodificación de RS-232/UART, I²C, SPI, CAN y LIN son estándar; no se requieren licencias de protocolo ni paquetes adicionales. El tráfico de bus decodificado superpone la forma de onda con anotaciones a nivel de campo, y la vista de lista de eventos exporta las tramas capturadas para su análisis fuera de línea. Se pueden ejecutar hasta cuatro ventanas de decodificación en paralelo simultáneamente, lo que resulta útil para correlacionar una secuencia de comandos SPI con una respuesta CAN en una placa de control mixta para automoción o industria.

Disparador de zona y modo secuencial

El disparador de zona aísla una región de interés dibujando un rectángulo en la pantalla: intersecciones obligatorias o no obligatorias, dos zonas, cualquiera de los canales CH1–CH4 como fuente. La forma de onda no tiene que estabilizarse primero: la zona captura y estabiliza simultáneamente, que es precisamente para lo que sirve el disparador de zona. Combinado con doce tipos de disparador (flanco, ancho de pulso, vídeo, pulso corto, pendiente, retardo, tiempo de espera, duración, configuración y retención, enésimo flanco, patrón de código), gestiona las condiciones de disparo que llevan a los ingenieros a utilizar un osciloscopio de gama superior en la mayoría de las demás plataformas.

El modo secuencial captura hasta 500.000 fotogramas condicionados por disparo a intervalos mínimos de 2 ns, con grabación en tiempo real por hardware de hasta 100.000 fotogramas disponibles para el registro continuo de señales y la exportación a USB.

56 mediciones automatizadas + voltímetro digital + contador de frecuencia

Las 56 mediciones automatizadas abarcan voltaje, tiempo, frecuencia, flancos, ráfagas, tiempo de configuración y retención, retardo y fase, con hasta 21 parámetros en pantalla simultáneamente y estadísticas (media, máximo, mínimo, desviación estándar, recuento) disponibles para cada parámetro. Los histogramas y los gráficos de tendencias permiten visualizar la distribución y la deriva sin necesidad de exportar los datos a un ordenador.

Un voltímetro digital de 4 dígitos (CC, CA RMS, CA+CC RMS) y un contador de frecuencia de hardware de 6 dígitos funcionan en paralelo con los mismos canales que la adquisición del osciloscopio, sin necesidad de cambiar las sondas ni de utilizar instrumentos adicionales.

Funcionamiento mediante batería externa USB-C y montaje VESA

El UPO1084HD funciona con cualquier fuente de alimentación USB-C de 12 V/3 A con protocolo PD. Un cargador portátil, un adaptador PD para vehículos o un cargador USB-C de sobremesa son compatibles. Gracias a su chasis de 1,56 kg y al patrón de montaje VESA de 100 × 100 mm en el panel posterior, el osciloscopio se puede instalar en un camión de servicio, un banco de pruebas de vuelo, un carro de enseñanza o un banco de pared donde los osciloscopios estándar alimentados con CA no caben.

El consumo de energía es de 65 W como máximo.

SCPI + Servidor web + Interfaz de usuario táctil

SCPI sobre LAN gestiona la integración de pruebas automatizadas. El acceso al servidor web, integrado en el firmware, exporta las formas de onda, ejecuta SCPI desde un navegador y muestra el manual de usuario en un teléfono o PC, sin necesidad de instalar ningún cliente. La pantalla táctil capacitiva de 7 pulgadas y 1024 × 600 admite gestos de toque, arrastre, zoom con pellizco y dibujo rectangular, además de los botones y teclas del panel frontal, así como ratón y teclado si el comprador los desea. La salida AUX transmite señales de salida de disparo, aprobado/reprobado y DVM; la salida HDMI permite conectar un monitor o proyector externo para configuraciones de aula y reuniones de revisión.
