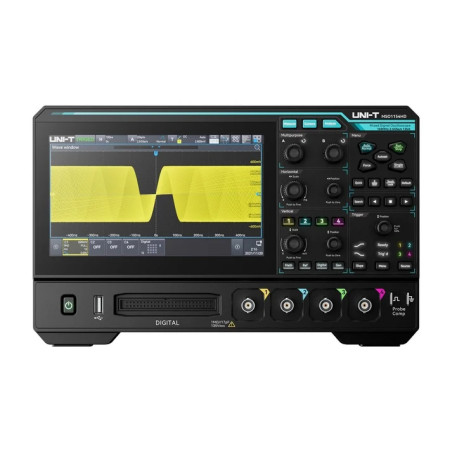

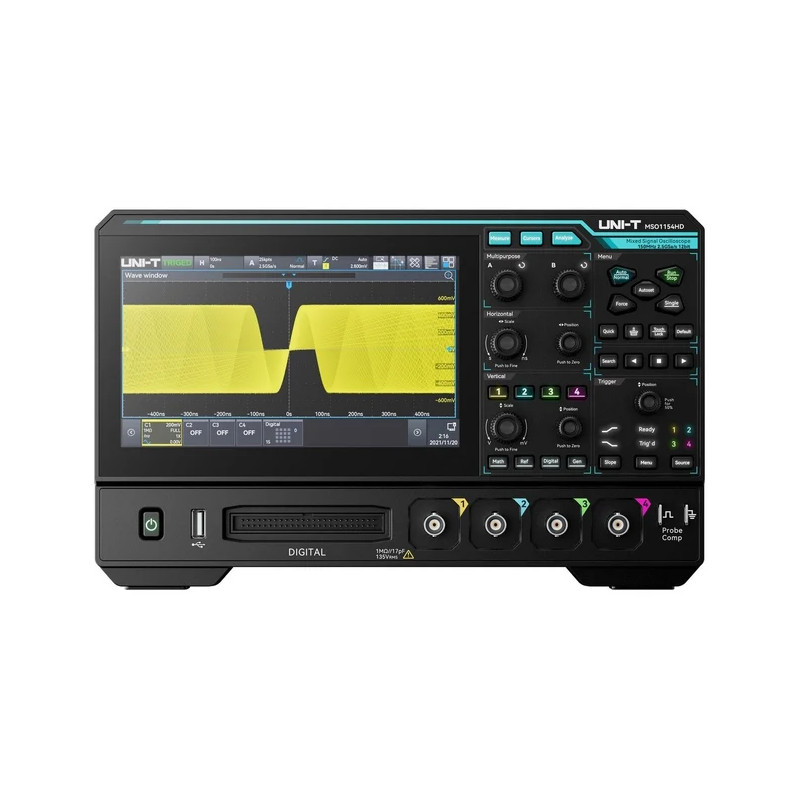

Osciloscopio Digital UNI-T MSO1154HD-S 7" 4CH 150MHZ 2.5 GSA/S 16CH Digitales USB HDMI LAN
Osciloscopio de señal mixta de 12 bits y 150 MHz, con 4 canales, frecuencia de muestreo de 2,5 GSa/s, profundidad de memoria de 100 Mpts y generador de formas de onda arbitrarias integrado de 25 MHz. Instrumento multifuncional diseñado para prototipado integrado, trabajo de laboratorio y pruebas de estímulo-respuesta.
MSO1154HD-S | Osciloscopio MSO de 4 canales y 12 bits a 150 MHz con generador de señales
Descripción general
El MSO1154HD-S es un osciloscopio de señal mixta de 150 MHz, 4 canales y 12 bits, basado en la arquitectura ADC nativa de 12 bits de UNI-T (R12™) con un generador de formas de onda arbitrarias integrado de 1 canal y 25 MHz. Muestrea a 2,5 GSa/s con una profundidad de memoria de 100 Mpts por canal y captura formas de onda a 200 000 wfms/s, hasta 1 000 000 wfms/s en modo secuencial en una pantalla táctil capacitiva de 7 pulgadas con tecnología de adquisición Ultra Phosphor 3.0.
Diseñado para la creación de prototipos integrados, prácticas de laboratorio y pruebas de estímulo-respuesta en un solo instrumento, el convertidor analógico-digital (ADC) de 12 bits ofrece 4096 niveles verticales con un ancho de banda completo de 150 MHz, mientras que un generador de formas de onda arbitrarias (WG) de 1 canal y 25 MHz controla el dispositivo bajo prueba desde el mismo panel frontal. La decodificación de protocolos estándar abarca todo el vocabulario de sistemas integrados (RS-232, UART, I²C, SPI, RS-422, RS-485, CAN, CAN-FD, LIN y audio) sin coste adicional. El WG integrado también permite el análisis de diagramas de Bode para caracterizar bucles de control de alimentación y circuitos de filtro sin necesidad de un segundo instrumento en el banco de pruebas.
La arquitectura 9 en 1 consolida en un solo instrumento el osciloscopio, el analizador lógico (con módulo UT-M26 opcional), el analizador de espectro, el analizador de protocolos, el voltímetro digital, el contador de frecuencia, el generador de formas de onda arbitrarias (AWG), el trazador de Bode y el analizador de potencia.
Características principales
- Ancho de banda de 150 MHz, 4 canales analógicos : adquisición de cuatro canales con resolución nativa de 12 bits para depuración de señales mixtas, análisis de potencia de conmutación y trabajo con sensores de precisión.
- R12™: convertidor analógico-digital nativo de 12 bits a ancho de banda completo : 4096 niveles verticales en cada ancho de banda compatible; sin promedio ERES ni compensación de frecuencia de muestreo.
- Frecuencia de muestreo de 2,5 GSa/s, 100 Mpts/canal : captura flancos rápidos con suficiente resolución temporal y mantiene registros largos sin reducir la frecuencia de muestreo.
- Tasa de captura de 200 000 wfms/s — 1 000 000 wfms/s en modo secuencial — La pantalla con intensidad graduada Ultra Phosphor 3.0 revela anomalías poco comunes y violaciones de sincronización que los osciloscopios más lentos no detectan.
- 16 canales digitales opcionales : añada la depuración de señales mixtas con el módulo de sonda lógica UT-M26 para obtener vistas analógicas y digitales correlacionadas en el tiempo.
- Todos los estándares de decodificación de protocolos — RS-232/UART, I²C, SPI, RS-422, RS-485, CAN, CAN-FD, LIN y decodificación de audio incluidos sin costo adicional.
- Generador de formas de onda arbitrarias (AWG) integrado de 25 MHz : salida AWG de 1 canal para pruebas de estímulo-respuesta sin necesidad de un generador de señales independiente en el banco de trabajo.
- Análisis del diagrama de Bode : los barridos automatizados de respuesta en frecuencia permiten caracterizar el bucle de la fuente de alimentación y medir la atenuación del filtro.
- Analizador de espectro integrado : análisis FFT de hasta 1 Mpts con detección de picos y marcadores para armónicos, espurios de reloj e investigación de EMI.
- 56 Mediciones automatizadas : parámetros de tiempo, voltaje, frecuencia y calidad de la energía con análisis estadístico y gráficos de tendencias.
- Análisis de potencia integrado : 12 parámetros de calidad de la energía, incluyendo eficiencia, rizado y pérdidas por conmutación, para la caracterización de fuentes de alimentación conmutadas.
- Pantalla táctil capacitiva de 7 pulgadas : pantalla multitáctil de 1024 × 600 con funciones de pellizcar para hacer zoom, arrastrar y navegar por gestos.
- Conectividad ideal para laboratorio : USB Host/Dispositivo, LAN, Salida AUX, HDMI y Salida para generador (modelos -S).
R12™: convertidor analógico-digital nativo de 12 bits con ancho de banda completo.
R12™ es la arquitectura ADC nativa de 12 bits de UNI-T. Muestrea a 4096 niveles de cuantificación —dieciséis veces más detalle vertical que un osciloscopio convencional de 8 bits— y mantiene esa resolución con un ancho de banda completo de 150 MHz y una frecuencia de muestreo de 2,5 GSa/s. No hay paso de promediado ERES, ni compromiso de frecuencia de muestreo, ni asterisco en la hoja de especificaciones.
Para la creación de prototipos integrados en la gama económica, la resolución R12 es lo que convierte al MSO1154HD-S en un osciloscopio de sobremesa fiable, en lugar de un instrumento para aficionados con 12 bits en la hoja de especificaciones. En un banco de trabajo donde la alternativa es un osciloscopio de 8 bits que muestra los pasos de cuantización en una medición de rizado de la fuente de alimentación conmutada, la mejora en la resolución marca la diferencia entre una sesión de depuración y una tarde entera mirando una traza ruidosa.
El convertidor analógico-digital nativo de 12 bits ofrece 4096 niveles verticales a ancho de banda completo.
Ultra Phosphor 3.0: Adquisición de 200 000 wfms/s, 1 000 000 wfms/s en modo secuencial.
El Ultra Phosphor 3.0 impulsa el sistema de adquisición a una velocidad de hasta 200 000 formas de onda por segundo, llegando a 1 000 000 en el modo secuencia, con 256 niveles de mapeo de intensidad de color. La visualización con intensidad graduada muestra patrones de comportamiento de la señal que un osciloscopio más lento simplifica en trazas sólidas: fallos puntuales, fluctuaciones en los bordes y anomalías ocasionales en la capa de protocolo aparecen como tenues marcas de traza sobre la señal dominante.
En la investigación de fallas intermitentes, esta es la diferencia entre detectar el evento en una captura de dos minutos y esperar a que ocurra durante toda la noche. La probabilidad de detectar anomalías poco frecuentes aumenta con la tasa de captura; un millón de formas de onda por segundo te sitúa en el rango donde la mayoría de las violaciones de tiempo aparecen antes del mediodía.
Ultra Phosphor 3.0 revela eventos raros con gradación de intensidad.
Memoria profunda: 100 Mpts por canal
La profundidad de memoria de 100 Mpts por canal mantiene la frecuencia de muestreo completa de 2,5 GSa/s en una amplia gama de configuraciones de base de tiempo. Puede capturar una secuencia completa de paquetes CAN-FD, un transitorio de encendido prolongado o un bucle de control de servo extenso sin aliasing ni pérdida de eventos. Amplíe cualquier parte del registro capturado a máxima resolución.
Combinada con la velocidad de captura en modo secuencial de 1.000.000 wfms/s, la memoria profunda hace que el análisis de registros largos sea práctico para la depuración en banco de pruebas: una sola adquisición puede reemplazar una campaña de captura de múltiples pasadas.
Decodificación de protocolo integral incluida estándar
Todos los protocolos incluidos de serie
A diferencia de las familias de gama superior que cobran por separado por los protocolos automotrices e industriales, la plataforma MSO1000HD incluye RS-232/UART, I²C, SPI, RS-422, RS-485, CAN, CAN-FD, LIN y decodificación de audio estándar sin costo adicional. Esto la convierte en una de las plataformas de depuración integradas más completas de su segmento, sin sorpresas en las facturas de licencia cuando un proyecto automotriz llega a su mesa de trabajo.
Cada decodificador correlaciona la señal de la capa física con los datos decodificados que aparecen sobre la traza, lo que permite observar anomalías en la integridad de la señal y errores de protocolo en la misma adquisición. Busque y active patrones de datos, condiciones de error o eventos específicos del bus para aislar fallos de comunicación intermitentes.
Análisis de diagrama de Bode y generador de formas de onda arbitrarias (AWG) integrado
El generador de formas de onda arbitrarias integrado de 1 canal y 25 MHz emite ondas sinusoidales, cuadradas, rampas, pulsos, ruido y formas de onda arbitrarias definidas por el usuario directamente desde el panel frontal del MSO1154HD-S. Inyecte un estímulo en un circuito, capture la respuesta en los canales analógicos y caracterice la ganancia, la fase y la temporización en una sola sesión de laboratorio, sin necesidad de un segundo instrumento, sin transferencia de disparo ni cambio de cables.
La función de diagrama de Bode recorre el AWG en un rango de frecuencias mientras mide la ganancia y la fase en el canal de entrada. El resultado es un gráfico de respuesta en frecuencia que se muestra directamente en pantalla, lo que resulta práctico para las prácticas de laboratorio de los estudiantes sobre la atenuación del filtro, el ancho de banda del amplificador operacional y la caracterización básica del bucle de retroalimentación, sin necesidad de un analizador de redes específico.
Análisis de potencia integrado: 12 parámetros
Doce parámetros estándar de calidad de energía abarcan el análisis de eficiencia, la medición de pérdidas por conmutación, la visualización del área de operación segura, la caracterización de la ondulación y el ruido, y el contenido armónico. Las mediciones se realizan en línea sobre la forma de onda capturada, sin necesidad de secuencias de comandos, software externo ni conexión a PC.
Combinado con el convertidor analógico-digital de 12 bits y la memoria de 100 Mpts, el conjunto de herramientas de análisis de potencia gestiona cargas de trabajo que antes requerían un analizador de potencia dedicado. Para la validación de fuentes de alimentación conmutadas, la caracterización del control de puerta y las mediciones de pequeña señal en el riel de CC, las funciones integradas consolidan un flujo de trabajo multiinstrumento en una sola unidad de sobremesa.
Analizador de espectro integrado: FFT a 1 Mpts
Análisis en el dominio de la frecuencia con detección de picos, marcadores y visualización en cascada: hasta 1 Mpts de longitud de FFT. Identifique armónicos, espurios de reloj, contenido de frecuencia de conmutación y contribuciones de EMI sin necesidad de cambiar a un analizador de espectro independiente ni exportar datos de forma de onda a un software de PC.
La misma señal que capturó una anomalía en el dominio del tiempo revela inmediatamente su carácter espectral en la transformada rápida de Fourier (FFT), lo cual resulta útil para rastrear fuentes de interferencia electromagnética (EMI) durante el trabajo previo al cumplimiento normativo, o para distinguir los armónicos de la fuente de alimentación conmutada del ruido acoplado en rieles adyacentes.
Analizador de espectro FFT integrado para análisis de armónicos e interferencias electromagnéticas.
Depuración de señales mixtas: 16 canales digitales opcionales
Dieciséis canales digitales opcionales permiten la depuración de señales mixtas mediante el módulo de sonda lógica UT-M26 . Las trazas digitales se muestran junto con los canales analógicos con correlación temporal completa: vea el tráfico del bus I²C y la salida del convertidor analógico-digital en el mismo eje temporal, o observe cómo una máquina de estados del firmware de control gestiona las señales de puerta en una etapa de potencia conmutada.
Las visualizaciones de señales mixtas correlacionadas en el tiempo son esenciales para depurar la interfaz entre el firmware y el hardware analógico. Una violación de temporización que resulta invisible en cualquiera de los dominios por separado suele hacerse evidente cuando se puede observar la orden digital y la respuesta analógica en la misma traza.
56 Mediciones automatizadas con estadísticas
Las 56 mediciones automatizadas abarcan parámetros de tiempo, voltaje, frecuencia y calidad de energía, con análisis estadístico (mínimo, máximo, media, desviación estándar) y gráficos de tendencias durante periodos prolongados de captura. Para el control de calidad y la caracterización en banco de pruebas, la vista estadística resulta más útil que la lectura instantánea, ya que indica si un parámetro presenta fluctuaciones, variaciones o se mantiene estable.
Las pruebas de máscara de aprobación/rechazo aplican bandas de tolerancia definidas por el usuario a través de las formas de onda capturadas, lo que resulta útil para realizar pruebas rápidas de aprobación/rechazo durante la puesta en marcha o para validar la coherencia entre placas en la producción de bajo volumen.
Interfaz táctil y conectividad
La pantalla táctil capacitiva de 7 pulgadas y resolución 1024×600 admite funciones de zoom con los dedos, arrastre y navegación por gestos en formas de onda, menús y lecturas de medición. Para estudiantes y usuarios nuevos en el laboratorio, la interfaz táctil facilita el acceso a funciones avanzadas que en instrumentos más antiguos se encuentran ocultas tras menús complejos.
La conectividad incluye puertos USB Host, USB Device, LAN, AUX Out y HDMI, además de una salida dedicada para el generador AWG (modelos -S). La salida HDMI permite conectar una pantalla externa para demostraciones en el aula, y la conectividad LAN integra el instrumento en scripts de prueba automatizados y flujos de trabajo de acceso remoto.
Aplicaciones
Ingeniero de I+D (Sistemas embebidos / Diseño de hardware)
- Prototipado de sistemas embebidos con Stimulus : controle una interfaz de sensor o un circuito de acondicionamiento de señal con el generador de formas de onda arbitrarias (AWG) integrado de 25 MHz, capture la respuesta en los canales analógicos y caracterice el sistema en una sola sesión de pruebas.
- Depuración de señales mixtas : visualizaciones analógicas y digitales correlacionadas en el tiempo con el módulo lógico UT-M26 opcional. Realice un seguimiento de las máquinas de estado del firmware comparándolas con las respuestas analógicas en la misma traza.
- Investigación de protocolos : se incluyen todos los protocolos integrados estándar; sin costes de licencia para buses automotrices (CAN, CAN-FD, LIN), industriales (RS-422/485) o de audio.
- Verificaciones puntuales de integridad de la señal : el análisis FFT identifica armónicos, espurios de reloj y fuentes de EMI sin necesidad de cambiar a un analizador de espectro independiente.
Educación (laboratorios de enseñanza, escuelas de formación profesional, colegios comunitarios)
- Laboratorio curricular con flujo de trabajo de estímulo-respuesta : el generador de formas de onda arbitrarias (AWG) integrado convierte un solo osciloscopio en una estación de laboratorio completa para la caracterización de filtros, la medición del ancho de banda de amplificadores operacionales y los módulos de laboratorio de análisis de bucles de retroalimentación.
- La interfaz de usuario táctil reduce la barrera de entrada para el operador: la función de pellizcar para hacer zoom y la navegación por gestos resultan familiares gracias a los dispositivos de consumo; los estudiantes se centran en la medición, no en la estructura del menú.
- Misma plataforma para todos los niveles del curso : los estudiantes principiantes utilizan la activación básica por flanco; los estudiantes avanzados acceden a la decodificación de protocolos, la transformada rápida de Fourier (FFT) y las mediciones de calidad de energía en el mismo instrumento.
- Salida HDMI para visualización en el aula : conecte un monitor o proyector externo para realizar demostraciones en clase de ejemplos de formas de onda.
Accesorios y contenido de la caja
Incluido con el instrumento
- osciloscopio MSO1154HD-S
- 4 sondas pasivas (conmutables 1:1 / 10:1, ancho de banda adaptado al instrumento)
- Cable USB (USB-A a USB-B)
- Cable de alimentación (apropiado para la región)
- Guía de inicio rápido
- Certificado de calibración de fábrica
